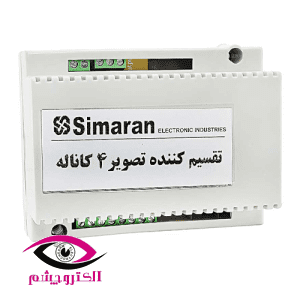

تقسیم کننده تصویر 4 کانال سیماران

تقسیم کننده برای آیفون‌های تصویری ساختمان مورد استفاده قرار می‌گیرد به طوری که از یک یا چند دوربین تمامی تصاویر را برای پخش در صفحه مانتیور تمامی واحدها ممکن می‌سازد.

تقسیم کننده تصویر، خط تصویر خارج شده از پنل را بین دیکودرها تقسیم نموده و افت امپدانس خط را جبران می‌نماید.

ارتباط بین پنل و تقسیم کننده و دیکودرها توسط کابل کواکسیال انجام می‌پذیرد.

هر تقسیم کننده دارای چهار خروجی به طرف دیکودرهاست.

هر خروجی نیز تا چهار دیکودر ساپورت می‌نماید.

در صورت نیاز به تقسیم کننده دیگر در انتهای آن خط خروجی موازی به تقسیم کننده دیگر تعبیه شده است.

در تقسیم کننده سیمارن در قسمت انتهای خط از مقاومت 75 اهم استفاده می‌کنیم.

هنگامی که تعداد واحدها زیاد باشد، به جهت زیبایی و سادگی سیم بندی، می‌توانید از پنل‌های تقسیم کننده تصویر سیماران استفاده کنید.

تقسیم کننده تصویر 4 کانال سیماران زیر 20 واحد نیاز نیس اما به ازای هر 64 واحد 1 عدد کافی است.

ویژگی های تقسیم کننده تصویر 4 کانال سیماران

مناسب برای مجتمع مسکونی رایزر دار

نصب برای پنل کدینگ

سازگاری با بیشتر مدل ها

راهنمای نصب تقسیم‌کننده تصویر 4 کاناله سیماران:

براي تغذيه ورودي حتماً باید از تغذیه SFF730 استفاده شود.

از V out می‌توان براي ورودي Vin تقسیم‌کننده بعدي استفاده کرد.

بین ترمینال V out و G بايد يك مقاومت Ω75 قرار گیرد، چنانچه از چند تقسیم‌کننده استفاده نموده اید فقط این مقاومت باید در آخرین تقسیم‌کننده باشد و در قبلی‌ها حذف می‌شود.

در صورت وجود رایزر سوم و چهارم می‌توان از خروجی‌های V3, V4 تقسیم‌کننده ، همانند V1 و V2 استفاده نمود.

چنانچه فاصله بین پنل دم درب و تقسیم‌کننده تصویر بیشتر از 20 متر باشد جهت انتقال تصویر باید از کابل کواکسیال استفاده نمود که مغزي به V و شیلد آن به G وصل می‌شود.

براي هر رایزر به دلیل نویز تصویر ، نباید از 4 واحد بیشتر سوئیچر تك استفاده نمود.
