آنتن مرکزی آپارتمان و آشنایی با آنتن مرکزی ساختمان

آنتن مرکزی آپارتمان یکی ازتجهیزات کاربردی به منظور متصل کردن همزمان تلویزیونهای یک آپارتمان به شبکه های tv میباشد. با این کار دیگر احتیاجی نداریم که هر طبقه به شکل جداگانه از آنتن تلویزیون استفاده نماید.

اگر به پشت بام ساختمانهای چند طبقه گذرتان افتاده باشد تعداد زیادی از آنتنهای متفاوت تلویزیونی و سیمها را مشاهده میکنید که فضای بسیاری را اشغال کرده اند. به منظور سر و سامان دادن به این وضعیت میشود از آنتن مرکزی آپارتمان استفاده نمود.

یک آنتن مرکزی میتواند سیگنال همه ریسیورهای درون یک آپارتمان را با کیفیت بالایی مهیا کند و ساکنین آپارتمان را از سیم های اضافی و آنتن های فاقد کیفیت ، آسوده خاطرکند. تمام تلویزیون های یک آپارتمان به این آنتن وصل میگردند و کابل های اضافی جمع آوری می گردند.

فواید استفاده از این نوع آنتن و کیفیت بسیار بالای عکسهای دریافت شده به شکلی می باشد که توصیه میکنیم معمولا افرادی در مجتمع ها و آپارتمانها هستند از این دستگاه استفاده کنند. در اینجا ما می خواهیم با آنتن مرکزی ساختمان و ویژگی های آن بیشتر آشنا بشویم.

با اکوسنتر همراه باشید.

فهرست مطالب

آنتن مرکزی و آشنایی با آنتن مرکزی ساختمان

آشنایی با آنتن مرکزی ساختمان

اجزای اصلی آنتن مرکزی ساختمان چیست؟

1. پیش تقویت کننده آنتن اصلی

2. آنتن اصلی

3. تقسیم کننده

4. تقویت کننده (میکسر یا آمپلی فایر)

5. LNB4

6. سوئیچ جهت دار

7. کابل آنتن

اقسام آنتن مرکزی ساختمان چیست؟

1. آنتن مدولاتور تلویزیون یا آنتن CCTV

2. آنتن مستر تلویزیون ماهواره یا آنتن SMATV

مرحله های نصب آنتن مرکزی ساختمان

3. آنتن مستر تلویزیون یا آنتن MATV

4. آنتن تلویزیون کابلی یا آنتن CATV

مزیت های استفاده از آنتن مرکزی ساختمان چه چیزی است؟

1. کاهش فضای مورد نیاز به منظور نصب آنتن

2. توانایی گسترش آسان

3. تامین سیگنال با کیفیت

4. تعمیر و نگهداری آسان

5. مقرون به صرفه

نکات مهم در زمینه خرید آنتن مرکزی ساختمان

نتیجه گیری درباره نتیجه گیری درباره آنتن مرکزی و آشنایی با آنتن مرکزی ساختمان

گالری تصاویر

آنتن مرکزی 1 انتن ساختمان

آنتن مرکزی 2 آنتن ساختمان 2

آنتن مرکزی 3 آنتن مستر تلوزیون

آشنایی با آنتن مرکزی ساختمان

آنتن مرکزی آپارتمان و آشنایی با آنتن مرکزی ساختمان

آنتن مرکزی آپارتمان دستگاهی میباشد که به عنوان MATV یا آنتن تلویزیون مستر هم شناخته می گردد. این وسیله قادر است به صورت همزمان سیگنال های UHFو VHF ، و FM را دریافت کند و آن را برای همه اتاقهای یک ساختمان ارسال کنند.

با کمک از این وسیله حتی میشود به دوربین مدار بسته هم وصل شویم. به عبارت دیگر با کمک از آنتن مرکزی ساختمان به علاوه دریافت کانال های تلویزیون میشود با تغییر کانال، عکسهای دوربین مدار بسته را هم چک نمود. پس این نوع آنتن، کل تلویزیون های یک ساختمان به یک آنتن وصل مینماید و کار را برای ساکنین ساختمان خیلی آسانتر مینماید.

تصویرآنتن مرکزی 1 انتن ساختمان را مشاهده کنید.

اجزای اصلی آنتن مرکزی ساختمان چیست؟

آنتن مرکزی آپارتمان و آشنایی با آنتن مرکزی ساختمان :آنتن مرکزی ساختمان از مواد متفاوتی تشکیل گردیده است که در انتها قادر هستند تصاویر با کیفیتی را به گیرنده های همه واحدهای یک ساختمان ارسال نمایند. اجزای اصلی این آنتن ها شامل تجهیزات زیر است:

1. پیش تقویت کننده آنتن اصلی

آنتن مرکزی آپارتمان و آشنایی با آنتن مرکزی ساختمان : پیش تقویت کننده دستگاهی است که بر روی آنتن نصب می گردد. این وسیله سیگنال های آنتن را دریافت مینماید و درون خود تقویت مینماید. پیش تقویت کننده سیگنال ورودی را 15 تا 25 دسی بل افزایش میدهد تا تقویت کننده اصلی قادر باشد آن را تشخیص دهد.

پیش تقویت کننده، فرکانس را برای موجهای UHF از 740 تا 890 مگاهرتز و برای امواج VHF از 40تا 220 مگاهرتز تقویت مینماید. این وسیله به منبع تغذیه 230 ولت و فرکانس 50 هرتز نیازمند است تا این آنتن ها وضعیت مناسبتری داشته باشند.

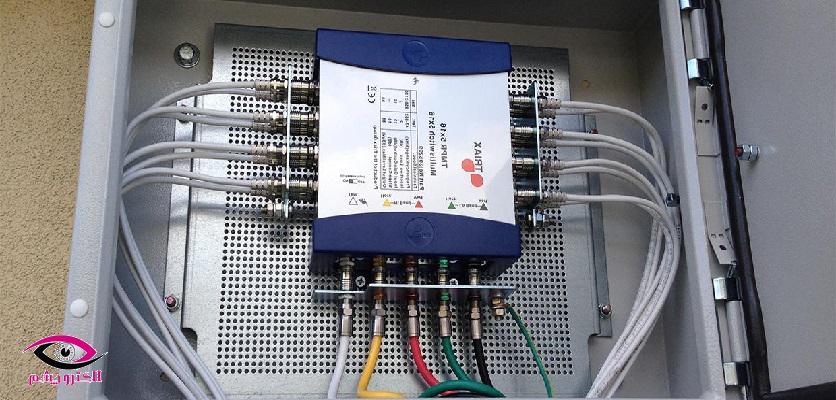

آنتن مرکزی 1 انتن ساختمان

2. آنتن اصلی

با ارزشترین  و مهم ترین بخش در آنتن مرکزی آپارتمان، آنتن اصلی است. آنتن اصلی میبایست در ارتفاع خوبی نصب گردد تا بتواند سیگنال ها را با کیفیت مناسبتری دریافت نماید.

این آنتن باید شاخه هایی از جنس آلومینیوم دارا باشد که به صورت لوله های توخالی باشند. آنتن های مرکزی ساختمان شامل امپدانش 75 اهم هستند.

3. تقسیم کننده

یکی دیگر از جز های این آنتن ها، تقسیم کننده است. تقسیم کننده تحت عنوان اسپیلیتر یا جداکننده هم شناخته میگردد. این وسیله قادر است سیگنال تقویت شده را میان تلویزیون ها منقسم نماید.

تقسیم کننده ها داری 4 الی  2 پورت خارجی میباشند که سیگنال ورودی به صورت برابر به دو الی چهار خروجی منقسم میگردند.

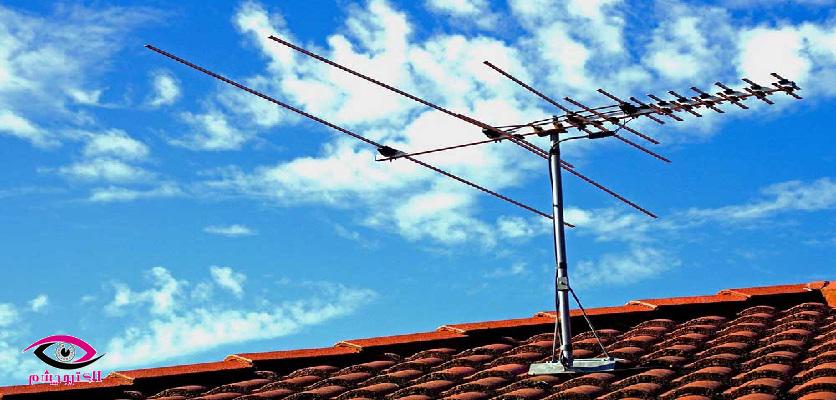

آنتن مرکزی 2 آنتن ساختمان 2

4. تقویت کننده (میکسر یا آمپلی فایر)

آمپلی فایر یا میکسر به منظور تقویت سیگنال های VHF UHF نصب می گردد تا کیفیت بهتری برای شبکه ها فراهم نماید و کانال های بیشتری را هم دریافت نماید.

میکسر قادر است تا 40 دسی بل سیگنال را تقویت نماید و به سیستم آنتن مرکزی تحویل نماید. تقویت کننده ها شامل دو ورودی مجزا برای سیگنال UHF  وVHF می باشند اما یک خروجی مشترک ارائه میکنند.

5. LNB

 ال ان بی قادر است بهترین حالت دریافت سیگنال را آماده نماید. پس استفاده از آن در آنتن مرکزی ساختمان ما را قادرمیسازد تصاویر با کیفیت تری را به وجود آورد.

6. سوئیچ جهت دار

سوئیچ جهت دار از برگشت امواج به آنتن جلوگیری مینماید. به سوئیچ جهت دار، یک سو کننده نیز می گویند. امپدانس سوئیچ های جهت دار در حدود 75 اهم است. علاوه بر این یک سو کننده ها عموما دارای 1 یا 2 پورت خارجی می باشند.

7. کابل آنتن

برای کابل آنتن میشود از کابل کواکسیال با امپدانس 75 اهمی استفاده نمود. کابل آنتن هر چه کیفیت بالاتری دارا باشد، سرعت بالاتر یا تصاویر با کیفیت دریافت و ارسال مینماید.

اقسام آنتن مرکزی ساختمان چیست؟

الآن و در کشور چهار گونه آنتن مرکزی آپارتمان در بازار وجود دارد . این آنتن ها در کیفیت ارسال و دریافت سیگنال با یکدیگر دارای تفاوت هایی هستند که در این مقاله به وارسی هر یک از آن ها میپردازیم.

1. آنتن مدولاتور تلویزیون یا آنتن CCTV

این نوع آنتن ها با استفاده از مدولاتور، سیگنال ها را روی یک باند خالی مدوله میکنند. بعد توسط میکسر، سیگنال به دستگاه های مد نظر اضافه میشود.

2. آنتن مستر تلویزیون ماهواره یا آنتن SMATV

این نوع آنتن مشابه با آنتن مستر تلویزیون میباشد و از دیدگاه نحوه عملکرد نیز بسیار به همدیگر نزدیک هستند ولی آنتن مستر تلویزیون ماهواره به منظور دریافت سیگنال های ماهواره ایی بسیارمناسب میباشد و کیفیت بالاتری را ارائه میکنند.

مرحله های نصب آنتن مرکزی ساختمان

نصب آنتن مرکزی ساختمان در چند مرحله انجام پذیر است. افراد حرفه ای در مدت زمان کوتاهی قادر هستند یک آنتن مرکزی را برای آپارتمان نصب نمایند.

تصویر آنتن مرکزی 3 آنتن مستر تلوزیون را مشاهده کنید.

اما باید گفت برای ساختمان های با واحدهای بسیار و مجتمع ها این کار امکان دارد به زمان بیشتری نیازمند باشد. مراحل نصب آنتن مرکزی ساختمان دارای موذدهای زیر است:

3. آنتن مستر تلویزیون یا آنتن MATV

آنتن مستر تلویزیون را میشود جزو برترین آنتن مرکزی ساختمان به شمار بیاوریم. این آنتن می تواند سیگنال های با قدرت بالا و فاقد نویز ارسال و دریافت کند. تصاویری که با کمک از این آنتن روی گیرنده پخش می گردد بسیار شفاف و باکیفیت است.

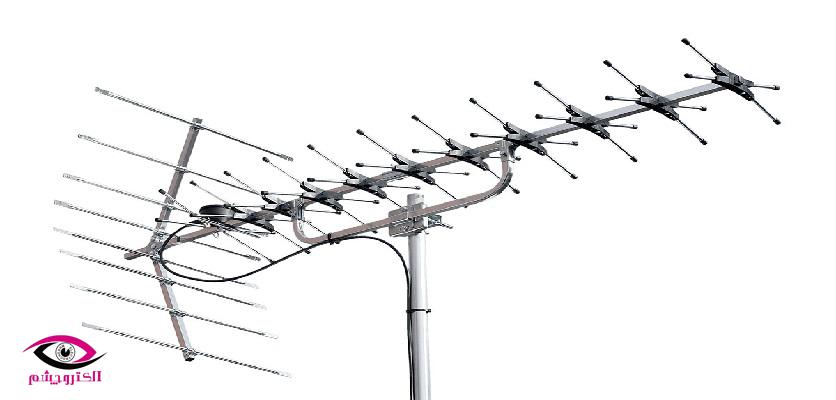

آنتن مرکزی 3 آنتن مستر تلوزیون

4. آنتن تلویزیون کابلی یا آنتن CATV

چگونگی کارکرد این نوع آنتن به این شکل است که سیگنال را بعد از دریافت تقویت می کند و با استفاده از کابل به گیرنده ارسال مینماید.

اگر در یک ساختمان فضای کابل کشی مناسبی آماده باشد میشود از این گونه آنتن به آسانی استفاده نمود. کیفیت تصاویر دریافتی با این آنتن هم بسیارعالی است.

مزیت های استفاده از آنتن مرکزی ساختمان چه چیزی است؟

1. کاهش فضای مورد نیاز به منظور نصب آنتن

با استفاده از آنتن مرکزی آپارتمان نیازی به فضای زیاد برای نصب آنتن نمی باشد. در حالی که اگرهر کدام از واحدهای یک ساختمان فادر باشند به صورت مجزا آنتن نصب نمایند احتیاجی به سیم کشی فراوان  و فضای زیاد می باشد. پس آنتن مرکزی ساختمان از نصب چندین آنتن و سیم کشی زیاد ممانعت میکند.

2. توانایی گسترش آسان

آنتن مرکزی را به راحتی قادر میباشد گسترش داده شود و برای ساکنین جدید در واحدهای ساختمان، آنتن نصب شود.

3. تامین سیگنال با کیفیت

آنتن های مرکزی ساختمان سیگنالهای با کیفیتی را ارسال مینمایند. این آنتن ها قادر هستند نویزهای موجود را کم کنند و سیگنال با قدرتی را ایجاد نمایند. پس تمام واحدهای ساختمان، تصاویر با کیفیتی را دارا هستند.

4. تعمیر و نگهداری آسان

در حالتیکه آنتن های مرکزی دارای مشکل گردند تعمیرشان راحت است. به علاوه این دسترسی به قطعات یدکی آنتن مرکزی ساختمان هم به آسانی مقدور است.

5. مقرون به صرفه

اگر هر یک از ساکنین ساختمان مایل باشند به صورت جداگانه از آنتن های تلویزیونی استفاده نمایند علاوه بر دریافت تصاویر با کیفیت پایین، باید هزینه زیادتری نیز به جهت نصب و سیمکشی پرداخت نمایند.

ولی با استفاده از آنتن مرکزی ساختمان میشود با قیمت تمام شده مناسب تری یک آنتن تلویزیونی با کیفیت را اختیار بگیریم. پس استفاده از این سیستم بسیار با صرفه است.

نکات مهم در زمینه خرید آنتن مرکزی ساختمان

برای خرید آنتن مرکزی آپارتمان رعایت بعضی نکات می تواند منتهی به انتخاب بهتری گردد. بعضی از این نکات در ادامه آورده ایم:

• عموما زمان خرید آنتن مرکزی می گویند که آنتن VHF و UHF با یکدیگر تفاوتی ندارند. اما میباست گفت که آنتن های از نوع UHF کانال های بیشتری در مقایسه با آنتن نوع VHF دریافت مینمایند. ایستگاه های مخابراتی هم بیشتر سیگنال های UHF را استفاده میکنند. پس توصیه میگردد که به منظور خرید آنتن مرکزی ساختمان سراغ آنتن های UHF را بگیرید.
• زمان خرید آنتن مرکزی با آنتن های چند جهته و تک جهته روبرو میگردید و امکان دارد برایتان این سوال به وجود آید که کدامیک مناسبتر میباشند؟ در پاسخ میبایست گفت آنتن های چند جهته انتخاب بهتری میباشند. به خاطر اینکه قادرهستند سیگنال را از طرق متفاوت دریافت نمایند.

نتیجه گیری درباره آنتن مرکزی و آشنایی با آنتن مرکزی آپارتمان

• آنتن مرکزی ساختمان دستگاهی میباشد که به عنوان MATV یا آنتن تلویزیون مستر هم شناخته می گردد. این وسیله قادر است به صورت همزمان سیگنال های UHFو VHF ، و FM را دریافت کند و آن را برای همه اتاقهای یک ساختمان ارسال کنند.
• با کمک از این وسیله حتی میشود به دوربین مدار بسته هم وصل شویم. به عبارت دیگر با کمک از آنتن مرکزی ساختمان به علاوه دریافت کانال های تلویزیون میشود با تغییر کانال، عکسهای دوربین مدار بسته را هم چک نمود. پس این نوع آنتن، کل تلویزیون های یک ساختمان به یک آنتن وصل مینماید و کار را برای ساکنین ساختمان خیلی آسانتر مینماید.

.
